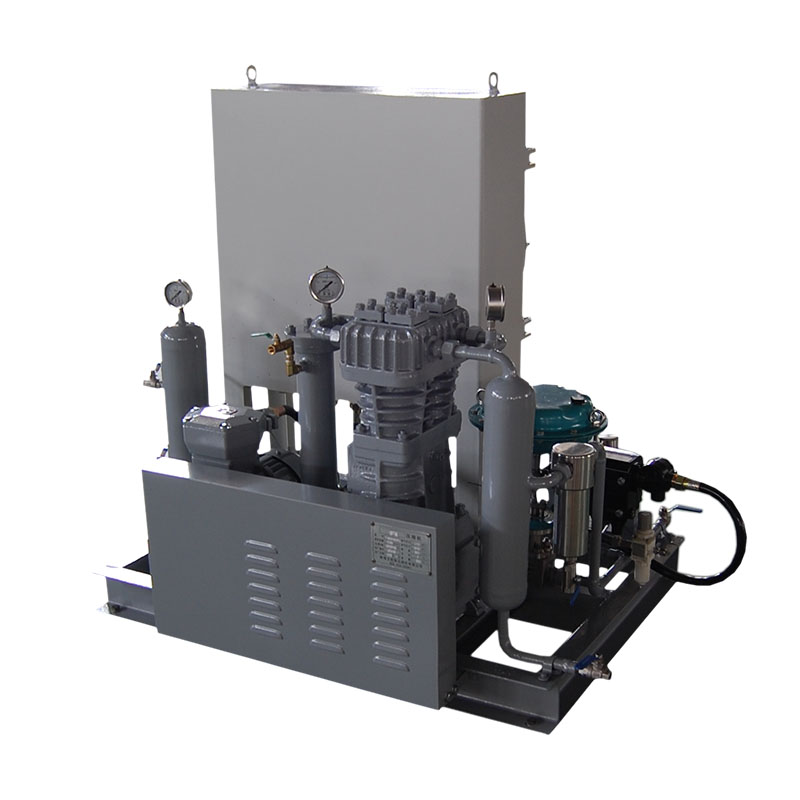

氢气压缩机主要由基础机械部件、核心压缩组件及附属系统构成，广泛应用于加氢站、工业加氢等场景，确保氢气在高压下的安全稳定运输。

一、主要结构组成

     1.基础运动部件‌

• ‌曲轴‌：将驱动机的旋转运动转化为活塞的往复运动，是传递动力的关键部件。

• ‌连杆‌：连接曲轴与十字头，传递动力并实现运动形式转换。

• ‌十字头‌：连接连杆与活塞杆，在导轨中做往复运动，确保活塞运动的稳定性。

2.核心压缩组件‌

• ‌气缸组件‌：包括铸铁气缸、缸套、缸盖等，构成气体压缩空间。

• ‌活塞系统‌：由活塞、活塞环、刮油环等组成，实现气体的压缩与密封。

• ‌气阀‌：采用不锈钢材质，控制气体的吸入与排出，保证压缩效率。

• ‌填料密封‌：防止氢气泄漏，通常设置在活塞杆与气缸之间，是安全设计的关键。

1. ‌特殊结构类型‌

• ‌隔膜式压缩机‌：采用三层金属膜片（气侧、油侧、中间膜片）实现无接触压缩，一定程度保障氢气纯度，常用于高纯度要求场景。

• ‌材料要求‌：主体多采用316奥氏体不锈钢，以抵抗氢脆和氢腐蚀，提高设备寿命与安全性。

2. ‌附属系统‌

• ‌冷却系统‌：包括气缸冷却与级间冷却，通过冷却器降低压缩过程中气体温度，提高效率。

• ‌润滑系统‌：分为运动部件润滑与气缸填料润滑两套系统，确保设备长期稳定运行。

• ‌驱动系统‌：通常由电动机通过联轴器直接驱动，也有采用气动或带减速箱的配置。

• ‌安全辅助设备‌：如气体过滤器、缓冲器、油水分离器、氮气密封系统等，用于提高运行安全性与气体品质。

二、结构设计特点

• ‌双室中间连接体‌：在机身与气缸之间设置隔离腔，引入氮气进行密封，防止氢气泄漏至机身或大气中。

• ‌多级压缩设计‌：通过多级压缩与级间冷却，逐步提高压力，降低单级负荷，提高能效。

• ‌高密封性要求‌：因氢气易燃，所有密封结构（如填料、隔膜）均需具备极高可靠性。




•
